PDF查询| 数据列表 | STGx6NC60HD(-1) |
|---|---|

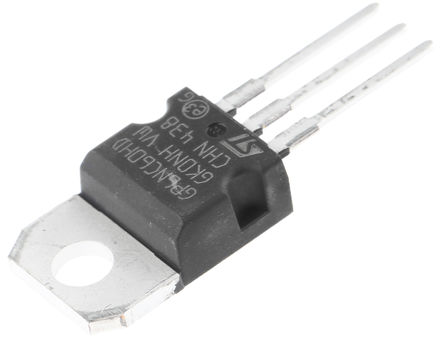

| 产品相片 | t820t-6i |
| 其它有关文件 | STGP6NC60HD View All Specifications |
| 标准包装 | 50 |
| 类别 | 分立半导体产品 |
| 家庭 | IGBT - 单路 |
| 系列 | PowerMESH™ |
| 包装 | 管件 |
| IGBT 类型 | - |
| 电压 - 集射极击穿（最大值） | 600V |
| 不同?Vge、Ic 时的?Vce(on) | 2.5V @ 15V，3A |
| 电流 - 集电极 (Ic)（最大值） | 15A |
| Current - Collector Pulsed (Icm) | 21A |
| 功率 - 最大值 | 56W |
| Switching Energy | 88µJ |
| 输入类型 | 标准 |
| Gate Charge | 13.6nC |
| Td (on/off) A 25°C | 12ns/76ns |
| Test Condition | 390V, 3A, 10 欧姆, 15V |
| 反向恢复时间 (trr) | 21ns |
| 封装/外壳 | TO-220-3 |
| 安装类型 | 通孔 |
| 供应商器件封装 | TO-220AB |
| 产品目录页面 | 1544 (CN2011-ZH PDF) |
| 其它名称 | 497-5122-5 |
