PDF查询| 数据列表 | IRG4PC30UDPbF |
|---|---|

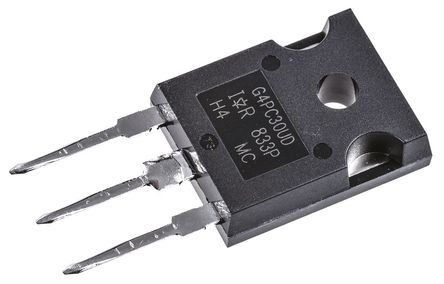

| 产品相片 | TO-247-3 |
| 产品培训模块 | IGBT Primer Device and Applications High Voltage Integrated Circuits (HVIC Gate Drivers) |
| 设计资源 | IRG4PC30UDPBF Saber Model IRG4PC30UDPBF Spice Model |
| 标准包装 | 25 |
| 类别 | 分立半导体产品 |
| 家庭 | IGBT - 单路 |
| 系列 | - |
| 包装 | 散装 |
| IGBT 类型 | - |
| 电压 - 集射极击穿（最大值） | 600V |
| 不同?Vge、Ic 时的?Vce(on) | 2.1V @ 15V，12A |
| 电流 - 集电极 (Ic)（最大值） | 23A |
| Current - Collector Pulsed (Icm) | 92A |
| 功率 - 最大值 | 100W |
| Switching Energy | 540µJ |
| 输入类型 | 标准 |
| Gate Charge | 50nC |
| Td (on/off) A 25°C | 40ns/91ns |
| Test Condition | 480V, 12A, 23 欧姆, 15V |
| 反向恢复时间 (trr) | 42ns |
| 封装/外壳 | TO-247-3 |
| 安装类型 | 通孔 |
| 供应商器件封装 | TO-247AC |
| 其它名称 | *IRG4PC30UDPBF |
